1280*1024 ওপেন ফ্রেম টাচ স্ক্রিন মনিটর

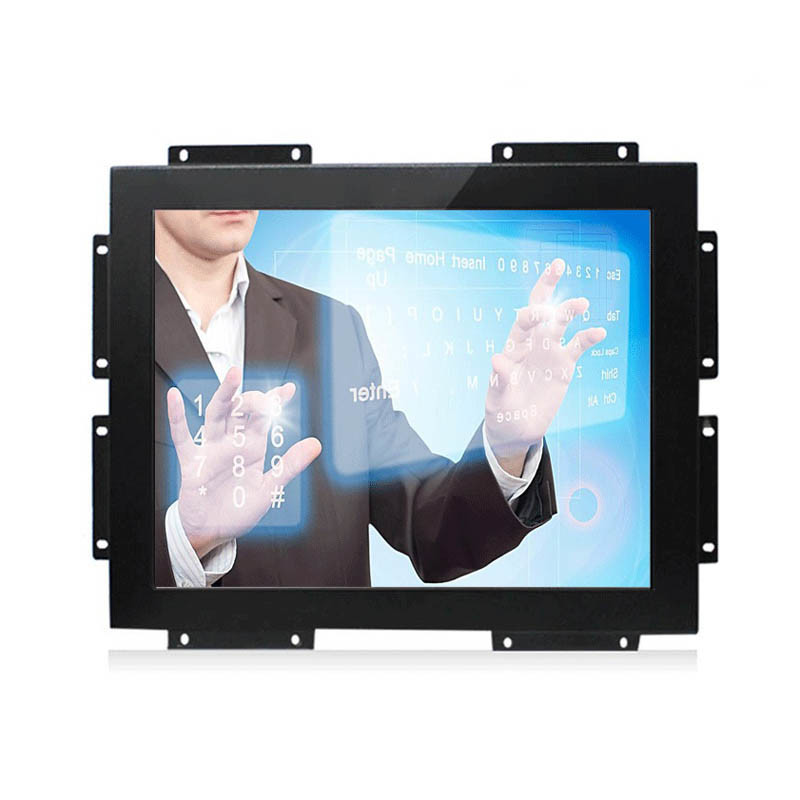

যখন একটি টাচস্ক্রিনকে একটি কিয়স্ক, সরঞ্জাম প্যানেল বা দেয়াল-মাউন্ট করা টার্মিনালের অংশ হতে হয়, তখন ডিসপ্লেটিকে কেবল পাশে বসার পরিবর্তে সামগ্রিক সিস্টেমের মধ্যে কাজ করতে হবে। HOP170-8 হল একটি ১৭-ইঞ্চি ওপেন ফ্রেম টাচ স্ক্রিন মনিটর যা এই ধরনের ইন্টিগ্রেশনের জন্য ডিজাইন করা হয়েছে, একটি ১২৮০ × ১০২৪ TFT-LCD কে একটি ওপেন-ফ্রেম ইন্ডাস্ট্রিয়াল মেটাল স্ট্রাকচার এবং নমনীয় ইনস্টলেশন বিকল্পগুলির সাথে একত্রিত করে।

ডিসপ্লেটি VGA এবং DVI ইনপুট সমর্থন করে, যেখানে HDMI এবং RS232 বিকল্প হিসাবে উপলব্ধ। এর টাচ কনফিগারেশনটি ৪-ওয়্যার / ৫-ওয়্যার বিকল্প সহ রেজিস্ট্রিভ হিসাবে নির্দিষ্ট করা হয়েছে, যখন ক্যাপাসিটিভ টাচও একটি অতিরিক্ত কনফিগারেশন হিসাবে তালিকাভুক্ত করা হয়েছে। ৩৫০ cd/m² স্ট্যান্ডার্ড উজ্জ্বলতা, ঐচ্ছিক ১০০০ cd/m² উজ্জ্বলতা, একটি উল্লিখিত ৫০ মিলিয়ন-টাচ লাইফ সাইকেল এবং VESA ৭৫/১০০ মাউন্টিং সহ, HOP170-8 সরঞ্জাম প্রস্তুতকারক এবং সিস্টেম ইন্টিগ্রেটরদের কাস্টমাইজড ডিসপ্লে প্রকল্পের জন্য একটি ব্যবহারিক প্ল্যাটফর্ম সরবরাহ করে।

• সরঞ্জাম ইন্টিগ্রেশনের জন্য ওপেন-ফ্রেম ডিজাইন
• টেকসই এমবেডেড ইনস্টলেশনের জন্য ইন্ডাস্ট্রিয়াল মেটাল স্ট্রাকচার
• বিভিন্ন প্রকল্পের প্রয়োজনীয়তার জন্য নমনীয় টাচ প্রযুক্তি
• ঘন ঘন অপারেটর ইন্টারঅ্যাকশনের জন্য নির্ভরযোগ্য রেজিস্ট্রিভ টাচ
• বিভিন্ন হোস্ট সিস্টেমের জন্য নমনীয় সংযোগ
• চ্যালেঞ্জিং ইনস্টলেশন পরিবেশের জন্য উচ্চ-উজ্জ্বলতা বিকল্প
• কাস্টমাইজড সরঞ্জাম কাঠামোর জন্য একাধিক মাউন্টিং বিকল্প
• ইনস্টলেশন সমন্বয়ের জন্য OSD নিয়ন্ত্রণ
• কিয়স্ক, এমবেডেড সিস্টেম এবং ওয়াল টার্মিনালের জন্য ডিজাইন করা হয়েছে

১৭-ইঞ্চি স্ক্রিনটি এমন সরঞ্জামের জন্য একটি দরকারী মধ্যম পথ সরবরাহ করে যার জন্য একটি কমপ্যাক্ট এমবেডেড মনিটরের চেয়ে বেশি দেখার জায়গার প্রয়োজন, কিন্তু একটি অনেক বড় ডিসপ্লে ফরম্যাটে না গিয়ে। এর ১২৮০ × ১০২৪ রেজোলিউশন একটি ৫:৪ কাজের ফরম্যাট সরবরাহ করে যা ইন্টারফেস লেআউটের জন্য উপযুক্ত যেখানে উল্লম্ব স্ক্রিন স্পেস গুরুত্বপূর্ণ। প্যানেলের একটি ৩৩৯.৮ × ২৭২.৫ মিমি সক্রিয় এলাকা, ১০০০:১ কনট্রাস্ট রেশিও, ১৬.২ মিলিয়ন রং এবং ৫ ms প্রতিক্রিয়া সময় রয়েছে। ৩৫০ cd/m² স্ট্যান্ডার্ড উজ্জ্বলতা সহ, ডিসপ্লেটি এমবেডেড ইন্টারফেসের জন্য একটি সংজ্ঞায়িত ভিজ্যুয়াল প্ল্যাটফর্ম সরবরাহ করে, যখন ঐচ্ছিক ১০০০ cd/m² কনফিগারেশন উচ্চতর লুমিন্যান্সের প্রয়োজন হলে প্রকল্প দলগুলিকে আরেকটি পছন্দ দেয়।

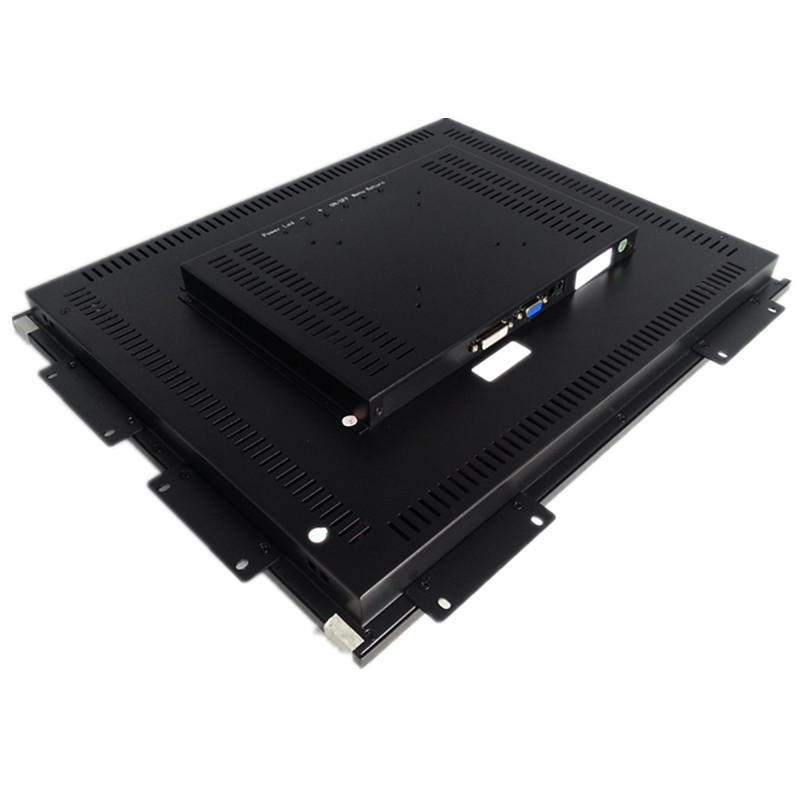

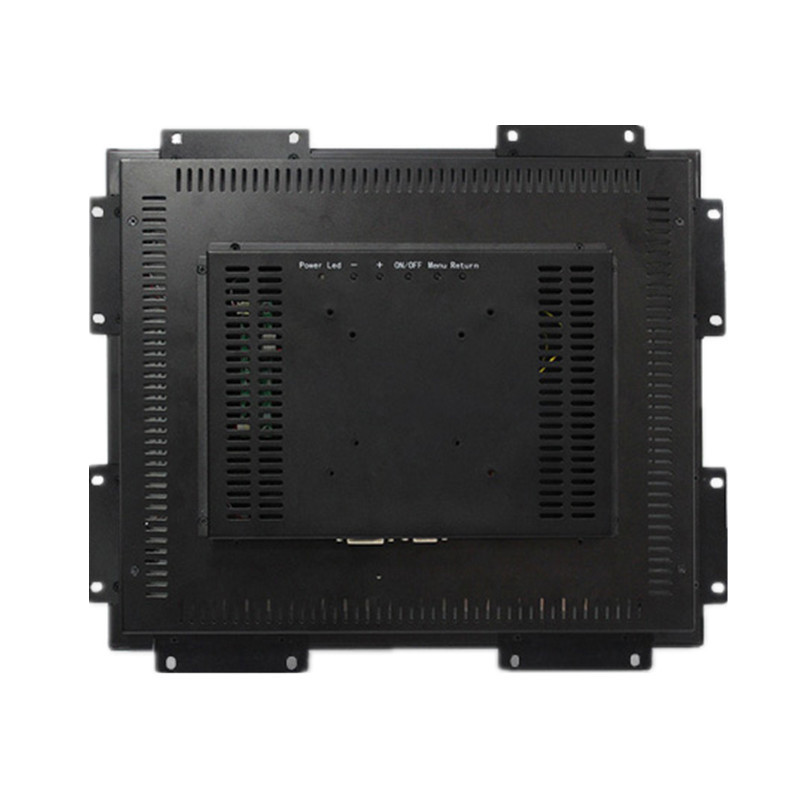

ওপেন-ফ্রেম ডিজাইন মনিটরটিকে একটি গ্রাহকের নিজস্ব এনক্লোজারে অন্তর্ভুক্ত করার অনুমতি দেয়, একটি ফিনিশড ডেস্কটপ মনিটর হাউজিংয়ের উপর নির্ভর না করে। একটি ইন্ডাস্ট্রিয়াল মেটাল ফ্রেমের সাথে মিলিত হয়ে, এটি ডিসপ্লেটিকে সরঞ্জাম ডিজাইনের জন্য উপযুক্ত করে তোলে যেখানে স্ক্রিনটিকে শারীরিক কাঠামোর অংশ হতে হবে। VESA ৭৫ মিমি এবং ১০০ মিমি মাউন্টিং ইন্টারফেসগুলি স্ট্যান্ডার্ডাইজড ইনস্টলেশন সমর্থন করে, যখন অনুভূমিক এবং উল্লম্ব মাউন্টিং ব্র্যাকেটগুলি অতিরিক্ত নমনীয়তা সরবরাহ করে। কিয়স্ক প্রস্তুতকারক এবং সরঞ্জাম ডেভেলপারদের জন্য, এই পদ্ধতিটি ডিসপ্লে মাত্রা এবং মাউন্টিং পদ্ধতিকে এনক্লোজারের সাথে শুরু থেকেই বিবেচনা করার অনুমতি দেয়, একটি ফিক্সড কমার্শিয়াল মনিটরের চারপাশে চারপাশের কাঠামো পুনরায় ডিজাইন করার প্রয়োজনীয়তা হ্রাস করে।

HOP170-8 একটি রেজিস্ট্রিভ টাচস্ক্রিন এবং ৪-ওয়্যার / ৫-ওয়্যার টাচ কনফিগারেশন সহ নির্দিষ্ট করা হয়েছে। উৎস তথ্যে ক্যাপাসিটিভ টাচও একটি অতিরিক্ত টাচ বিকল্প হিসাবে তালিকাভুক্ত করা হয়েছে, তাই প্রকল্পের প্রয়োজনীয়তা অনুসারে চূড়ান্ত কনফিগারেশন নিশ্চিত করা উচিত। টাচ প্যানেল ৯২% আলোর সংক্রমণ, একটি উল্লিখিত ২ ms প্রতিক্রিয়া সময় এবং ৫০ মিলিয়ন টাচ পর্যন্ত টাচ লাইফ সাইকেল সরবরাহ করে। USB টাচ সিস্টেম ইন্টারফেস হিসাবে নির্দিষ্ট করা হয়েছে, +৫V @ ৮০mA টাচ পাওয়ার খরচ সহ। এটি ইন্টিগ্রেটরদের একটি সংজ্ঞায়িত টাচ-ইনপুট প্ল্যাটফর্ম সরবরাহ করে যা উৎপাদনের আগে হোস্ট সিস্টেম, ব্যবহারকারী ইন্টারফেস এবং যান্ত্রিক কাঠামোর পাশাপাশি মূল্যায়ন করা যেতে পারে।

বিভিন্ন এমবেডেড সিস্টেমে বিভিন্ন হোস্ট ইন্টারফেস ব্যবহার করা হতে পারে, বিশেষ করে যখন প্রকল্পগুলিকে বিদ্যমান সরঞ্জামের সাথে একীভূত করার প্রয়োজন হয়। HOP170-8 VGA এবং DVI ভিডিও ইনপুট সমর্থন করে, যখন HDMI একটি বিকল্প হিসাবে উপলব্ধ। RS232 একটি ঐচ্ছিক ইন্টারফেস হিসাবেও উপলব্ধ, এবং USB টাচ সংযোগ সরবরাহ করে। এটি ডিসপ্লেটিকে একটি ডেডিকেটেড ভিজ্যুয়াল এবং টাচ কম্পোনেন্ট হিসাবে থাকতে দেয় যখন গ্রাহকের ইন্ডাস্ট্রিয়াল কম্পিউটার, কন্ট্রোলার বা অন্যান্য হোস্ট ডিভাইস অ্যাপ্লিকেশন প্রসেসিং পরিচালনা করে। সিস্টেম ডিজাইনের সময়, উপলব্ধ হোস্ট ভিডিও আউটপুট এবং প্রয়োজনীয় টাচ কমিউনিকেশন পদ্ধতি তাই পুরো সিস্টেমকে একটি একক ইন্টারফেস স্ট্যান্ডার্ড গ্রহণ করতে বাধ্য করার পরিবর্তে উপযুক্ত মনিটর কনফিগারেশনের সাথে মেলানো যেতে পারে।

স্ট্যান্ডার্ড উজ্জ্বলতা ৩৫০ cd/m² হিসাবে নির্দিষ্ট করা হয়েছে, একটি ঐচ্ছিক কনফিগারেশন ১০০০ cd/m² পর্যন্ত পৌঁছায়। এটি এমন প্রকল্পগুলির জন্য অতিরিক্ত নমনীয়তা সরবরাহ করে যেখানে ডিসপ্লেটির স্ট্যান্ডার্ড কনফিগারেশন সরবরাহ করতে পারে তার চেয়ে শক্তিশালী লুমিন্যান্সের প্রয়োজন হতে পারে। প্যানেলটি ১০০০:১ কনট্রাস্ট রেশিও, ১৬.২ মিলিয়ন রং এবং নির্দিষ্ট কনট্রাস্ট অবস্থার অধীনে ৬০° / ৭০° দেখার কোণ সরবরাহ করে। উজ্জ্বলতাকে একটি ফিক্সড স্পেসিফিকেশন হিসাবে বিবেচনা করার পরিবর্তে, প্রকল্প দলগুলি প্রকৃত ইনস্টলেশন পরিবেশ অনুসারে উপযুক্ত কনফিগারেশন নির্বাচন করতে পারে। উপলব্ধ পণ্যের তথ্যে কোনও IP রেটিং বা সম্পূর্ণ অপারেটিং-পরিবেশ স্পেসিফিকেশন সংজ্ঞায়িত করা হয়নি, তাই চূড়ান্ত অ্যাপ্লিকেশনের জন্য পরিবেশগত প্রয়োজনীয়তাগুলি আলাদাভাবে নিশ্চিত করা উচিত।কিয়স্ক, এমবেডেড এবং ওয়াল-মাউন্ট ডিপ্লয়মেন্টHOP170-8 কিয়স্ক, এমবেডেড এবং ওয়াল-মাউন্ট ইনস্টলেশনের জন্য চিহ্নিত করা হয়েছে, যা এটিকে একটি ব্যবহারিক বিকল্প করে তোলে যখন ডিসপ্লেটিকে একটি বড় কাঠামোর মধ্যে শারীরিকভাবে একীভূত করার প্রয়োজন হয়। একটি কিয়স্কে, মনিটরটি ফ্রন্ট ইন্টারফেসের অংশ হতে পারে; এমবেডেড সরঞ্জামে, এটি সরাসরি গ্রাহকের এনক্লোজারে ইনস্টল করা যেতে পারে; এবং ওয়াল-মাউন্ট করা সিস্টেমে, উপলব্ধ VESA ইন্টারফেস এবং মাউন্টিং ব্র্যাকেটগুলি স্ক্রিনটি পজিশন করার জন্য বিকল্প সরবরাহ করে। পণ্যের তথ্যে কোনও নির্দিষ্ট শিল্প অ্যাপ্লিকেশন উল্লেখ করা হয়নি, তাই পণ্যটিকে কোনও নির্দিষ্ট উল্লম্বের জন্য বরাদ্দ না করে প্রকৃত সিস্টেম ডিজাইনের সাথে সামঞ্জস্যপূর্ণভাবে মূল্যায়ন করা উচিত।

একবার একটি এমবেডেড মনিটর ইনস্টল হয়ে গেলে, হোস্ট সিগন্যাল, মাউন্টিং পজিশন এবং দেখার শর্তাবলী অনুসারে ডিসপ্লে সেটিংস সমন্বয় করার প্রয়োজন হতে পারে। HOP170-8 এ উজ্জ্বলতা এবং কনট্রাস্টের জন্য OSD নিয়ন্ত্রণ অন্তর্ভুক্ত রয়েছে, সেইসাথে অটো-অ্যাডজাস্ট, ফেজ, ক্লক, অনুভূমিক এবং উল্লম্ব পজিশনিং, ভাষা নির্বাচন, ফাংশন সেটিংস এবং রিসেট। এই নিয়ন্ত্রণগুলি ইনস্টলেশন এবং সার্ভিস কর্মীদের গ্রাহকের অ্যাপ্লিকেশন সফ্টওয়্যার পরিবর্তন না করে ডিসপ্লেটি ফাইন-টিউন করার জন্য একটি সরাসরি উপায় সরবরাহ করে। একাধিক স্থানে মোতায়েন করা সরঞ্জামগুলির জন্য, স্থানীয় সমন্বয় কমিশনকে আরও ব্যবহারিক করে তুলতে পারে যখন চূড়ান্ত ইনস্টলেশন পরিবেশ মূল উন্নয়ন বা টেস্টিং সেটআপ থেকে ভিন্ন হয়।
